如何安装称重模块?

发布日期:2015-10-22 09:59
信息摘要:
称重模块采用浮动式及半浮动式组合,使用传感器后变成称重计量系统。它可以自动计量称重数据,可以储存计算机并且进行称重数据管理。它应用于仅有垂直力,或水平力较小的过程计量控制。...
称重模块采用浮动式及半浮动式组合,使用传感器后变成称重计量系统。它可以自动计量称重数据,可以储存计算机并且进行称重数据管理。它应用于仅有垂直力,或水平力较小的过程计量控制。

(一)称重模块的系统布置:
静载称重系统是由全约束模块、自由模块、半自由模块三种基本模块组成。当系统为三点支撑时,三个点为全约束模块、半自由模块、自由模块各一个;当系统为四点支撑时,四个点为全约束模块、半自由模块各一个,自由模块两个。依此类推,其中全约束模块、半自由模块是必须的且各为一个,其他需要的承重点由自由模块补足。
1、三点支撑:
称重模块均布于同一圆周上,传感器安装方向为沿圆周切向布置,称重模块Ⅰ、Ⅱ、Ⅲ各一个。

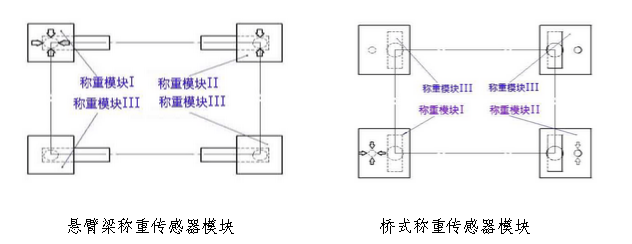

2、四点支撑:
3、多点支撑:
在用户的实际应用中有时需要多点支撑,即4个以上的支撑点安装称重模块。在该种情况下称重模块的安装方向类似于四点支撑的情况——在周围四个点上称重模块的布置如四点布置图示,其余各附加点由称重模块Ⅲ补足。


(二)称重模块的安装:

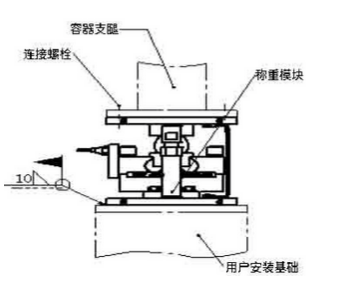

称重模块安装时模块侧板不拆除,将模块整体按系统布置图所示位置摆放,然后模块上安装板与容器支撑腿安装板用螺栓连接紧固,模块下安装板配焊于基础安装板上,焊接时应注意焊接电流不应通过传感器,以免损坏传感器。安装完毕后拆除侧板,调节调节杆使之满足距模块上安装板上平面2~3mm的间隙要求,然后即可开始校验使用。


(三)模块安装对现场的要求:
1、用户容器支撑腿安装板下平面要求在同一平面内,其高度差不应超过2mm。
2、用户基础安装板上平面要求在同一平面内,其高度差不应超过2mm。
3、用户容器支撑腿与基础安装架应保证在模块额定载荷作用下不发生明显变形。
4、用户容器支撑腿安装板上应根据安装图加工与模块上安装板相对应的安装孔。
5、系统组成后应进行接地,接地电阻不大于4欧姆。

相关称重模块产品信息请继续浏览本站。
