安装称重模块时支架结构的要求四

发布日期:2015-11-09 09:28
信息摘要:
称重模块可利用多个指令用于精确调节失重秤的运行状态,例如比例调节(手动、自动、重力式、容积式)加料和下料。其高精度的计量、实时的信号处理、测量和滤波功能确保了极高的比例控制精度。适用于石油、电力、建筑、食品、桶槽系统、料罐系统、槽罐系统等行业...
称重模块可利用多个指令用于精确调节失重秤的运行状态,例如比例调节(手动、自动、重力式、容积式)加料和下料。其高精度的计量、实时的信号处理、测量和滤波功能确保了极高的比例控制精度。适用于石油、电力、建筑、食品、桶槽系统、料罐系统、槽罐系统等行业。

一、管道设计及原则

任何罐秤均有进料出料管道,如果管道安装不合适就可能对罐产生推力或拉力,从而导致称量误差。在管道设计中应尽量避免这种情况。当设计管道系统时,应遵循下列准则:

所有与罐连接的管道应水平敷设,防止因管道使罐悬空。
1、尽量减少罐秤支架结构的挠度,从而减小管道挠度的变化。
2、管道的第一个连接支撑点应设置在尽量远离罐体的地方,这样会增加管道的弹性。(见图4-12a,L应尽量的长)
3、在满足工艺要求的情况下,管道的直径越小越好,管道的规格越轻越好,这同样能增加管道的弹性。

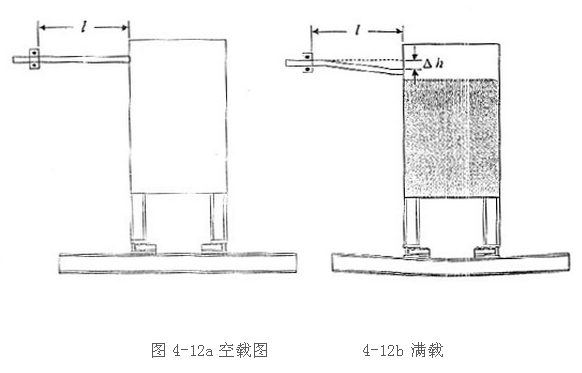

4、只要有可能,尽量采用软连接。  如图4-12a所示,一个罐安装在称重模块上面,并靠一根横梁支撑,一根与罐相连的管道固定在距罐L的另一个结构件上。当罐空载时,管道保持水平,没有力施加于罐上。当罐满载时(如图4-12b),由于称重模块和支撑横梁的挠曲,管道也向下挠曲Δh。此时管道对罐有一个向上的作用力,该力将影响称量的精度。管道越软,则加到罐上的这种力越小。


尤其当有多根管道连接容量较小的罐时,管道的挠曲将对称量精度产生较大的影响。合理地设计管道可以大大地减小这种力的影响,然后你可以在校准秤时,把剩余的力补偿掉,由于模拟器不能模拟,这种因安装管道而产生的力,校准必须在安装好的罐秤上进行。

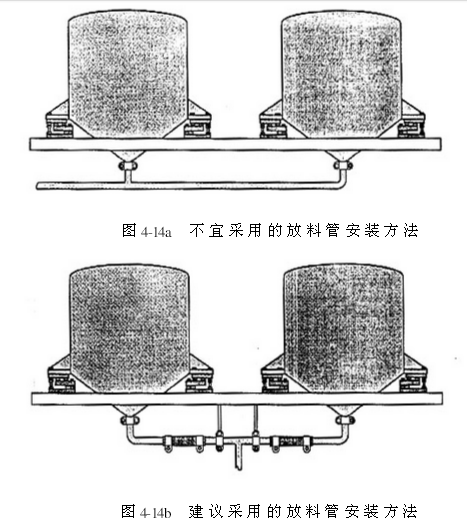

用一根管道作为相邻二罐的放料管(见图4-14a),当其中一个罐放料时,对另一罐的称量会产生影响,为避免这种情况,建议采用图4-14b的安装方法,每个罐的放料管单独支撑,这样一个罐放料就不会影响到另一个罐的称量。

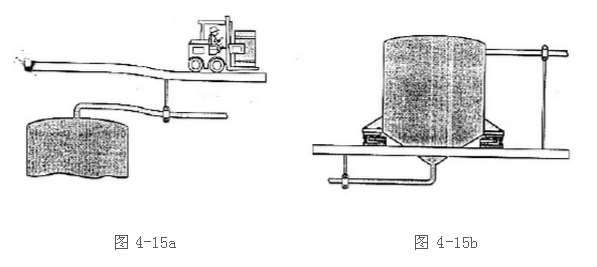

应避免把管道固定在与罐不相连的结构上,例:上层楼面(如图4-15a),而应把管道连接在罐的支架结构上,以使管道与罐一起移动(图4-15b)。

图4-15a:管道由上层楼面支撑图     4-15b:管道固定在罐的支架结构上

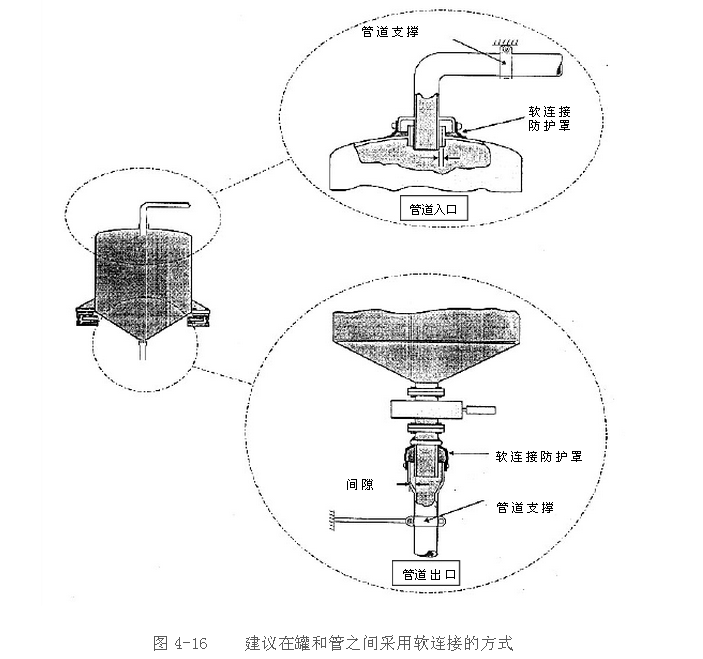

在有可能避免硬连接的情况下,应尽量采用软连接  注意:罐与管道出入口之间的间隙(如图4-16),要用软的防护罩把每个连接处封住。



对称重模块感兴趣的用户可以来电咨询。
