安装称重模块时支架结构的要求二

发布日期：2015-11-02 10:47

信息摘要：

称重模块采用浮动式及半浮动式组合，使用传感器后***形成称重计量系统，可以自动计�***浦厥荩艽⒋婕扑慊⒔谐浦厥莨芾怼Ｋ芘浜涎」憾靠刂葡低常梢源锍啥孔远恿匣蛘叨孔远帕稀Ｊ视糜谠谙呖刂啤⒁禾骞嘧啊⒓恿仙璞浮⒘隙烦浦亍⒎从蕖⒉�...

称重模块采用浮动式及半浮动式组合，使用传感器后***形成称重计量系统，可以自动计�***浦厥荩艽⒋婕扑慊⒔谐浦厥莨芾怼Ｋ芘浜涎」憾靠刂葡低常梢源锍啥孔远恿匣蛘叨孔远帕稀Ｊ视糜谠谙呖刂啤⒁禾骞嘧啊⒓恿仙璞浮⒘隙烦浦亍⒎从蕖⒉ㄎ乒堋⒐尢�***行业。

一、称重模块与支撑梁的统一调整

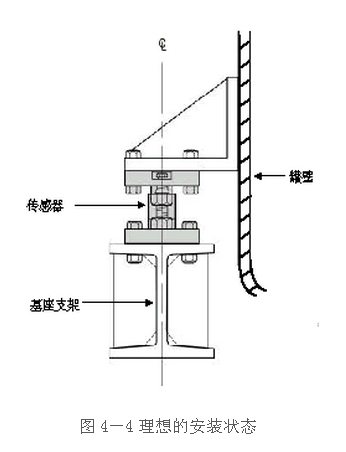

加在传感器上载荷的中心线应与称重模块支撑梁的中心线相重合。理想的安装状态如下图所示。

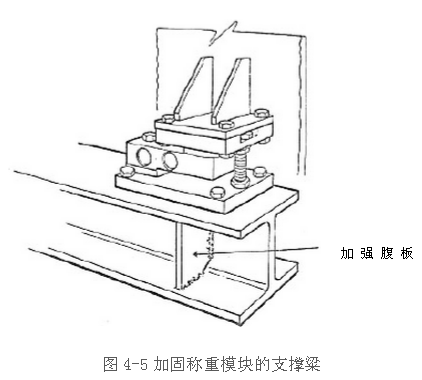

为了防止支撑梁在加载时扭转，可以增加加强腹板（图4－5）。

二、加强支架结构

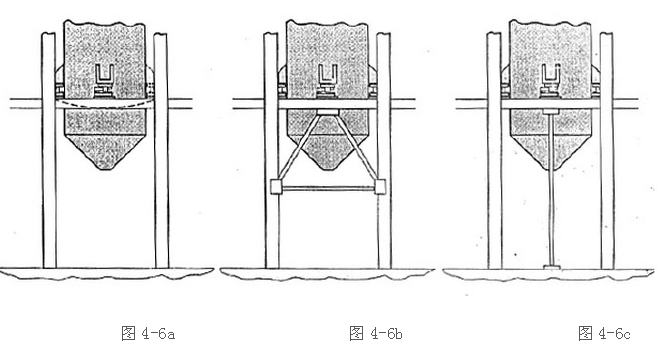

当加在金属支架上的载荷增加时，支承部分易弯曲而增加挠度。挠度过大***影响罐秤的精度。当称重模块安装在支撑梁的中间时，产生的挠度***（如图4－6a）。如这种安装方式不可避免，则需要加固支撑梁，使挠度减至***小。图4－6b和4－6c是***常用的加固方法。

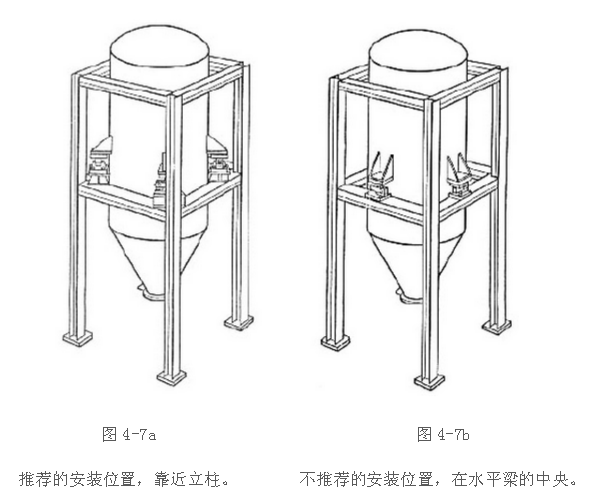

减小挠度比较好的***法是把称重模块安装在靠近立柱的地方，确保在相同尺寸的结构梁上安装模块，以免不同的挠度造成重复性误差和回零误差。

未完待续...

对称重模块感兴趣的朋友们可以来电咨询。
